材料性能特點(diǎn)
1、綜合性能較好,沖擊強(qiáng)度較高,化學(xué)穩(wěn)定性,電性能良好；
2、與有機(jī)玻璃的熔接性良好,制成雙色塑件,且可表面鍍鉻,噴漆處理；
3、有高抗沖、高耐熱、阻燃、增強(qiáng)、透明等級(jí)別；
4、流動(dòng)性比HIPS差一點(diǎn)，比PMMA、PC等好，柔韌性好。
材料應(yīng)用領(lǐng)域
1、汽車(chē)內(nèi)外飾：儀表板，飾柱，儀表前蓋，格柵，內(nèi)外飾件；
2、商務(wù)設(shè)備機(jī)殼和內(nèi)置部件：筆記本/臺(tái)式電腦，復(fù)印機(jī)，打印機(jī)，繪圖儀，顯示器；
3、電信，移動(dòng)電話外殼，附件以及智能卡（SIM卡）；
4、電器產(chǎn)品，電子產(chǎn)品外殼，電表罩和殼體，家用開(kāi)關(guān)，插頭和插座，電纜電線管道 ；
5、家用電器，如洗衣機(jī)，吹風(fēng)機(jī)，微波爐內(nèi)外部件等。
常見(jiàn)問(wèn)題及解決辦法
1、銀絲問(wèn)題
銀絲不良是PC/ABS材料很常見(jiàn)的問(wèn)題， 銀絲又稱(chēng)銀紋、水花、料花等，是在制品表面沿著流動(dòng)方向出現(xiàn)的銀色發(fā)白的絲狀條紋現(xiàn)象，氣體的干擾，其中產(chǎn)生的氣體又主要分為三種成分：
（1） 空氣：熔膠及射出階段卷入的空氣；
（2） 水分：材料本身含有的水分；

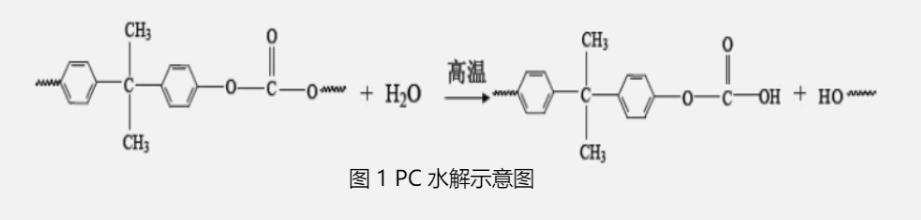

（3）裂解氣：高溫水解/熱分解產(chǎn)生的氣體。
解決方法：
首先檢查材料是否干燥充分，在確認(rèn)材料干燥充分后，再通過(guò)調(diào)整注塑工藝來(lái)改善銀絲缺陷。同時(shí)，注塑銀絲不良還與模具排氣有關(guān)。
2、流動(dòng)痕問(wèn)題
流動(dòng)痕是物料在注射時(shí)產(chǎn)生的，原因是物料流動(dòng)性不良，流動(dòng)痕與銀紋不同，它不是由于水分或物料分解所引起的，外觀也不一樣。
解決方法：
可以通過(guò)提高物料溫度從而改善流動(dòng)性來(lái)避免，適當(dāng)提高模具問(wèn)題以增加物料在模具內(nèi)的流動(dòng)性和降低注射速度同樣可以解決。
3、縮孔及凹痕問(wèn)題
縮孔是由于物料在模腔內(nèi)充模不足而引起。
解決方法：適當(dāng)提高模具溫度和物料溫度以改善物料流動(dòng)性，延長(zhǎng)注射的保壓時(shí)間，增加注射壓力，加大注射速度來(lái)提高充模性，也可以加大澆口的尺寸，加熱澆口流道來(lái)減少和消除制品縮孔；
凹痕是由于物料溫度不當(dāng)，以及制品設(shè)計(jì)不妥引起，物料溫度過(guò)低時(shí)，不僅會(huì)產(chǎn)生縮孔，還會(huì)出現(xiàn)凹痕問(wèn)題，物料溫度過(guò)高，模溫過(guò)高，會(huì)使熔料在冷卻時(shí)過(guò)分收縮，從而產(chǎn)生凹痕。可采用合適的加工方法，提高注射速度及措施。
4、翹曲變形問(wèn)題
注塑制件翹曲變形是由于制件設(shè)計(jì)不合理，澆口位置不當(dāng)和注塑加工條件不合理，以致于內(nèi)部產(chǎn)生內(nèi)應(yīng)力，收縮不均或過(guò)度所致，模溫過(guò)高或模溫不勻，引起制件粘膜而脫模困難，或冷卻不勻，同樣會(huì)產(chǎn)生翹曲變形；
解決方法：
（1）加工工藝方面：加長(zhǎng)注塑成型周期，降低注塑溫度，適當(dāng)調(diào)整注射壓力和注射速度，同時(shí)減慢頂出速度，增加頂出面積，保持頂出力均衡；
（2）制品設(shè)計(jì)方面：增加壁厚，增設(shè)加強(qiáng)筋和圓角處的補(bǔ)強(qiáng)可減少翹曲變形；
5、斑紋問(wèn)題
通常是由于高速注射時(shí)，熔料擴(kuò)張進(jìn)入模腔造成“熔體破裂”所致；
解決方法：
（1）成型工藝方面：采取提高物料溫度，提高噴嘴溫度，減慢注射速度等來(lái)減少斑紋的出現(xiàn)；
（2）模具方面：提高模具溫度，增設(shè)增溢槽，增加澆口尺寸，修改澆口形狀。
6、麻點(diǎn)問(wèn)題
解決方法：
（1）分散性差，加分散劑或油，升高溫度，加背壓。
（2）留意是否模具問(wèn)題。用別的料試試。
（3）烤料溫度時(shí)間是否足夠。
（4）模具溫度調(diào)整。
7、制品“起皮”問(wèn)題
塑膠產(chǎn)品起皮問(wèn)題和高剪切力下導(dǎo)致的流體的破裂有很大的聯(lián)系，在低的剪切應(yīng)力或速率下，各種因素引起的小擾動(dòng)被熔體抑制；而在高的剪切應(yīng)力或速率下，流體中的擾動(dòng)難以抑制，并發(fā)展成不穩(wěn)定流動(dòng)；當(dāng)達(dá)到一個(gè)臨界剪切力時(shí)，將引起流體的破裂。
解決方法：
（1）材料方面：本身的PC和ABS兩組份之間為部分相容，因此在改性過(guò)程中一定需要加入適當(dāng)?shù)南嗳輨┮蕴岣咂湎嗳菪?。?dāng)然，因?yàn)榛炝纤斐傻钠鹌げ涣际俏覀冃枰醪饺ヅ懦模?/span>
（2）模具方面：模具設(shè)計(jì)的原則需遵從盡量減少剪切的方向進(jìn)行。一般來(lái)說(shuō)，密集皮紋面的產(chǎn)品更加容易產(chǎn)生起皮現(xiàn)象（高速填充時(shí)熔體在型腔內(nèi)與型腔內(nèi)壁的摩擦剪切所致）；同時(shí)澆口設(shè)計(jì)上，澆口尺寸過(guò)小，將會(huì)產(chǎn)生導(dǎo)致熔體通過(guò)澆口時(shí)產(chǎn)生過(guò)度剪切，繼而導(dǎo)致產(chǎn)品表面起皮；
（3）注塑工藝：主要方向?yàn)楸苊膺^(guò)度剪切。在產(chǎn)品填充困難時(shí)，可以采用高速高壓的方式來(lái)改善，因此在實(shí)際注塑過(guò)程中，還可以考慮提高注塑溫度/模具溫度、以及提高材料流動(dòng)性的方式來(lái)降低實(shí)際填充過(guò)程中的流動(dòng)阻力，從而避免高速高壓導(dǎo)致的過(guò)度剪切。
